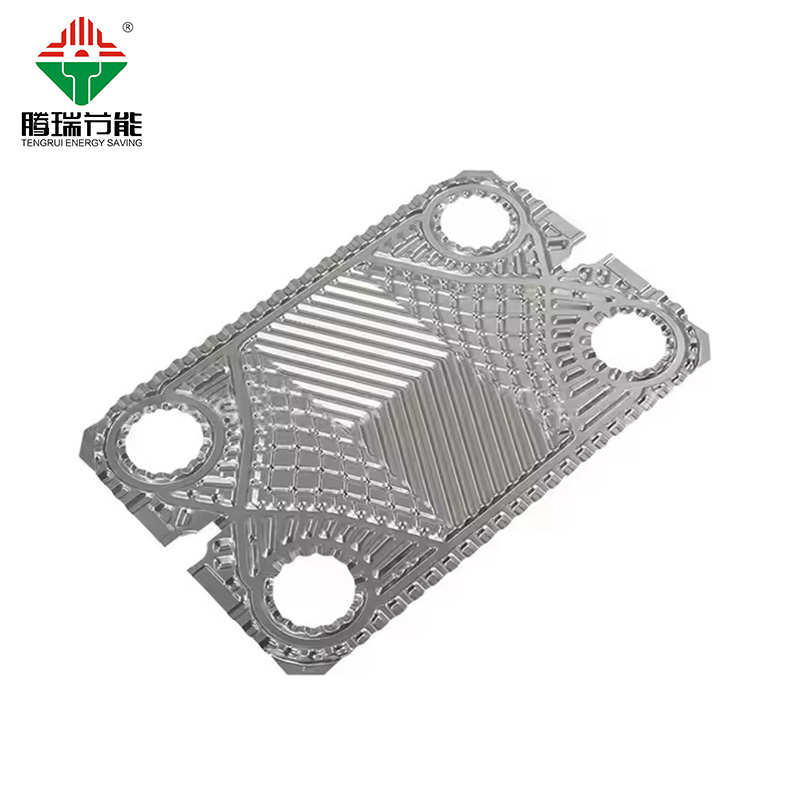

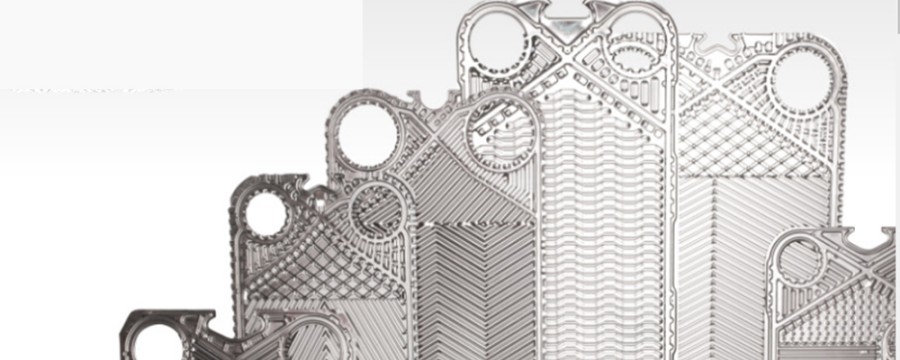

Пластины для пластинчатого теплообменника из нержавеющей стали
Тип: пластины теплообменника
Материал: нержавеющая сталь SUS304/SUS316/SUS316L
Рама: углеродистая сталь
Толщина пластины: 0,5/0,6 мм
Особенности: коррозионная стойкость, высокая прочность, легкость в обработке и т. д.
Область применения: строительство, пищевая промышленность, медицина, химическая промышленность и т. д.
Описание
маркер
1.Основные параметры листовой нержавеющей стали
Нержавеющая сталь: обычно используется 304 или 316 нержавеющая сталь, с коррозионной стойкостью, высокой термостойкостью и высокой прочностью.
Подходит для широкого спектра промышленных условий. Толщина листа обычно используется 0,5-0,6 мм.
| Материал пластины | Пригодные жидкости |
| Нержавеющая сталь (SUS304 316L и т.д.) | Очистка воды, речная вода, пищевые масла, минеральные масла |
| Титан и титановые пои (Ti, ti-Pd) | Морская вода, соленая вода, соленые вещества |
| 20Cr、18Ni、SMO | Разбавленная серная кислота, водные растворы разбавленных солей, водные растворы неорганических веществ |
| Никель (Ni) | Высокая температура, высокая концентрация каустической соды |
| Сплавы JASTELLOY (C276, D205, B2G) | Концентрированная серная кислота, соляная кислота, фосфорная кислота |
2.Структура пластины
Гофрированный дизайн: поверхность пластины гофрирована для увеличения турбулентности жидкости и повышения эффективности теплопередачи, а также для усиления прочности пластины.

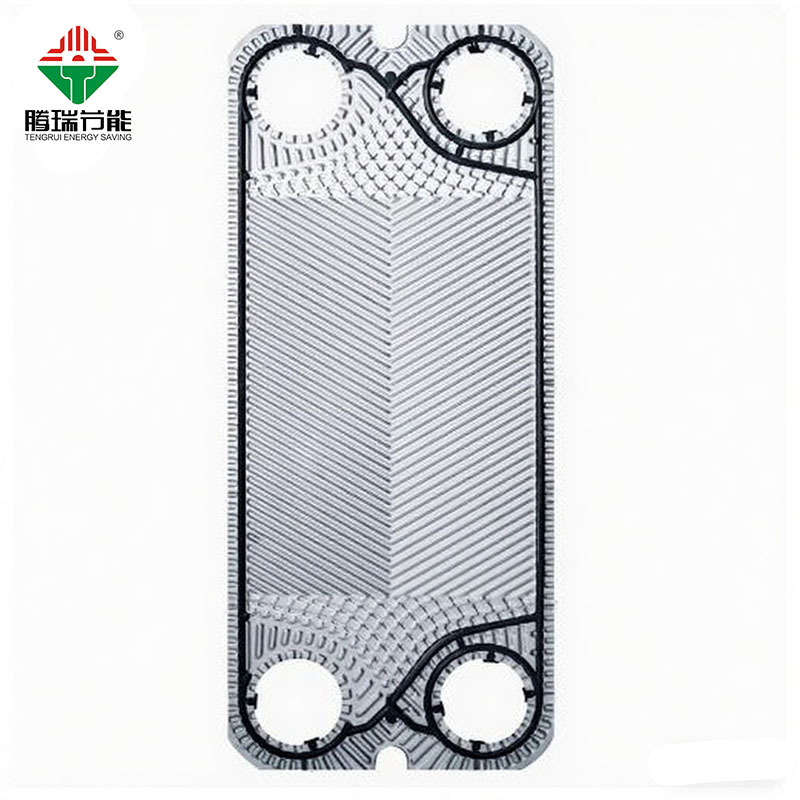

Уплотнительная прокладка: на краю имеется уплотнительная прокладка для предотвращения утечки жидкости и обеспечения того, чтобы горячая и холодная жидкости не смешивались.
Бегунок: гофры образуют бегунок, по которому попеременно протекают горячие и холодные жидкости для достижения эффективной теплопередачи.
3. Преимущества
Эффективная теплопередача: гофрированная конструкция увеличивает площадь теплопередачи и повышает эффективность.
Компактный дизайн: небольшой размер, подходит для случаев с ограниченным пространством.
Простота обслуживания: съемный, легко чистить и обслуживать.
Устойчивость к коррозии: материал из нержавеющей стали адаптируется к широкому спектру агрессивных сред.
Расширяемость: гибкая регулировка площади теплообмена путем увеличения или уменьшения количества пластин.
4. Применение
Химическая промышленность: для процессов охлаждения, нагрева и конденсации.
Пищевая промышленность: используется для стерилизации, охлаждения и т.д.
Фармацевтическая промышленность: для производства лекарств и охлаждения оборудования.
Для систем кондиционирования и отопления.
Энергетика: для охлаждения оборотной воды.
5. Техническое обслуживание
Регулярная очистка: для предотвращения влияния грязи и отложений на эффективность теплообмена.
Проверка прокладок: периодически заменяйте старые или поврежденные прокладки для предотвращения утечек.
Проверка пластин: периодически проверяйте на наличие коррозии или повреждений и своевременно заменяйте их.

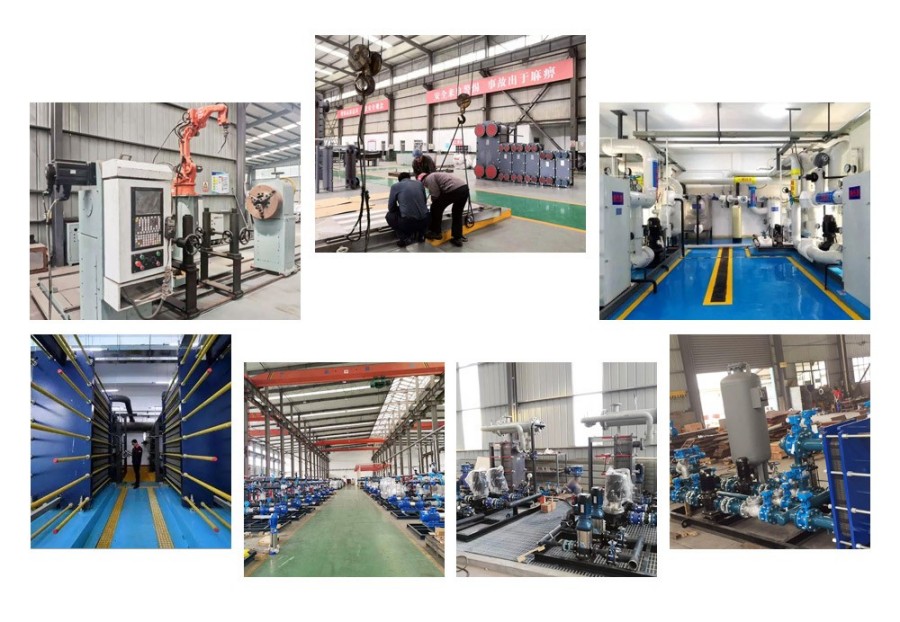

Производственный цех
