Этапы ввода в эксплуатацию температурного контроллера Сименс

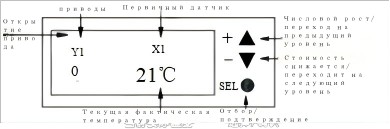

III.Шаги просмотра параметров контроллера (не изменяйте параметры, просто просмотрите их).

1.Нажмите кнопку «▲», на дисплее отобразится значение дневной температуры SP-h

2.Нажмите кнопку «▲» еще раз, чтобы отобразить значение ночной температуры SP-hc.

3.Нажмите кнопку «▲» еще раз, чтобы отобразить значение выходного напряжения Y1_.

4.а затем нажмите клавишу «▲», отобразится текущая X1 - фактическая температура

5.Нажмите кнопку «▲» еще раз, чтобы отобразить номер кривой функции.

6.а затем нажмите кнопку «▲», чтобы восстановить исходный интерфейс.

IV.Руководство по эксплуатации контроллера:

1.Нажмите и удерживайте кнопки «▲» и «▽» одновременно в течение 5 секунд, появится интерфейс PS-4 (мигающий).

2.Нажмите «▽» дважды, появится интерфейс PS-1 (мигающий).

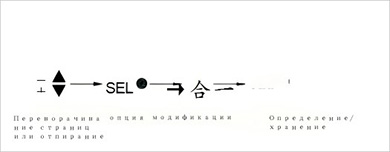

3.Нажмите кнопку «SEL», затем нажмите кнопку «▲» или „V“ для изменения значения после #, и, наконец, нажмите «SEL» для сохранения. Наконец, снова нажмите «SEL» для сохранения.

4.Примечание: По умолчанию в системе установлена кривая 10#, обычно для отопления или горячего водоснабжения выбирают кривую 10#, для компенсации наружного воздуха выбирают кривую 14#.

5.Нажмите и удерживайте «▲» «▽» одновременно в течение 5 секунд, появится интерфейс PS-4 (мигающий).

6.Нажмите кнопку «SEL», появится интерфейс „XP“, затем нажмите «SEL», чтобы цифры мигали.

7.Нажмите кнопку «▲» или „Y“, чтобы изменить значение, и, наконец, нажмите кнопку «SEL», чтобы сохранить значение.

Пояснение: Чем больше диапазон пропорциональности, тем медленнее действие привода, и наоборот, тем он чувствительнее. Для бытовой горячей воды обычно используется 4-12K, для отопления - 15-20K.

Примечание: Если вы измените номер кривой в PS-1 после завершения вышеуказанных работ, все вышеуказанные данные будут потеряны, и их необходимо будет сбросить после восстановления заводских настроек.

V.Изменение температуры воды в теплообменнике:

1 、Нажмите кнопку «▲» в обычном рабочем интерфейсе, это приведет к настройке температуры воды в теплообменнике (sp-h). 2 、Нажмите кнопку „SEL“, чтобы она мигала, затем нажмите «▲» или «▽» для изменения значения, и, наконец, нажмите «SEL» для сохранения.

2, нажмите кнопку "SEL", чтобы она замигала, затем нажмите кнопку "▲" или "▽", чтобы изменить значение, и, наконец, нажмите "SEL" для сохранения.

3、 Нажмите клавишу «▽», чтобы вернуться к исходному интерфейсу, на этом все.

VI.Настройка параметров для ПЛК Сименс вместо контроллера:

Если вместо контроллера температуры в шкафу управления используется ПЛК Сименс, параметры на сенсорном экране должны быть установлены в соответствии со следующими справочными значениями.
